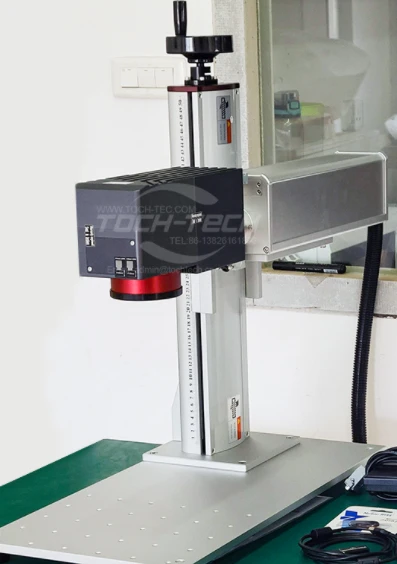

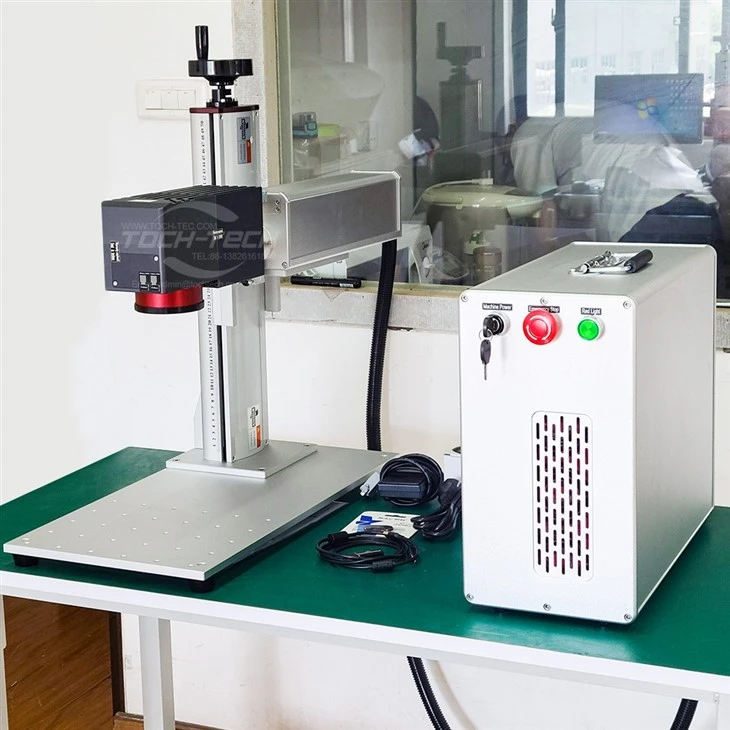

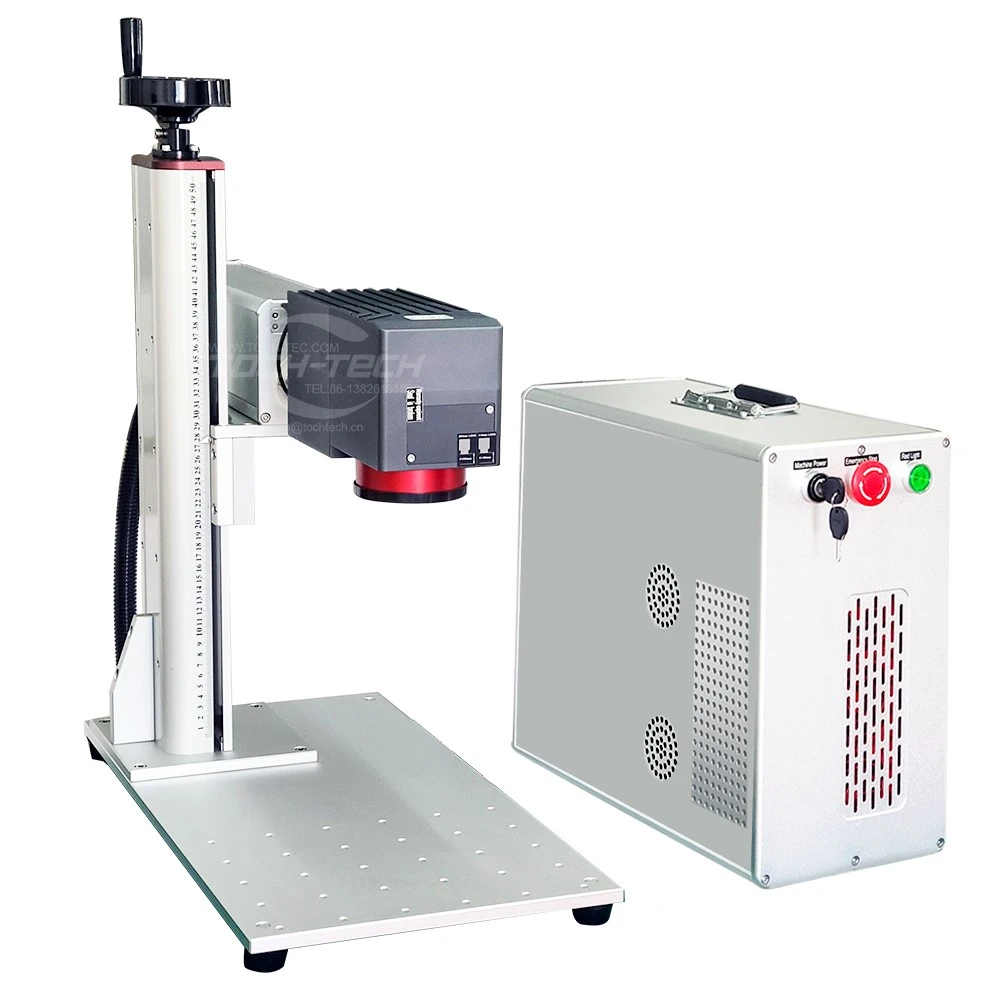

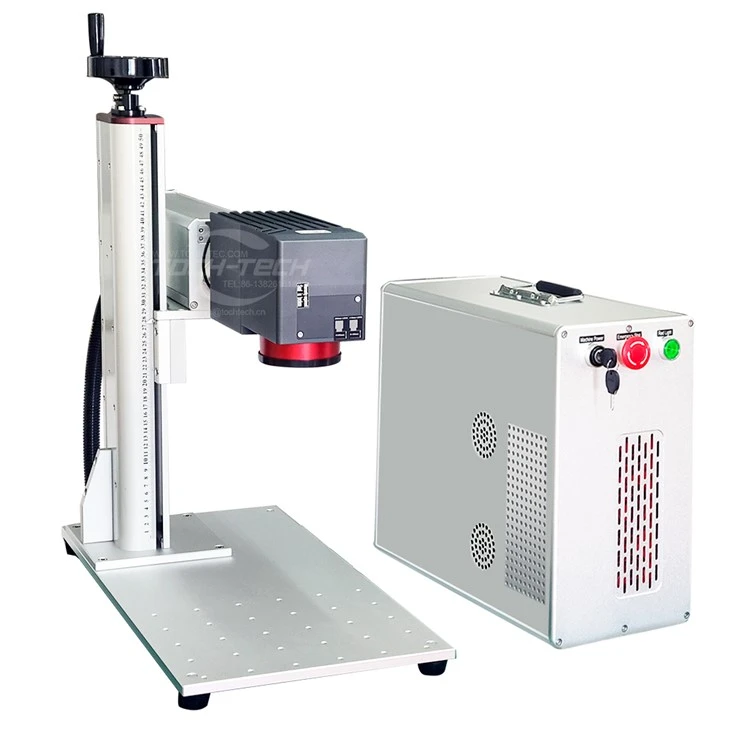

Graveur laser en fibre 3D
Un graveur laser en fibre 3D est une machine de marquage et de gravure laser avancée conçue pour effectuer une gravure de haute précision sur des surfaces plates et incurvées. Cette machine utilise la technologie laser en fibre combinée à un système de balayage 3D dynamique pour obtenir des gravures profondes, complexes et très précises à travers une large gamme de matériaux et de surfaces.
Description
Introduction du graveur laser en fibre 3D
A Graveur laser en fibre 3Dest une machine de marquage et de gravure laser avancée conçue pour effectuer une gravure de haute précision sur des surfaces plates et incurvées.
Machine de marquage laser de mise au point dynamique 3D adopte les composants de noyau importés, avec une Galvo 3D haute précision haute précision, et avec notre logiciel et notre système de contrôle spécifié 3D, il peut graver sur toutes les pièces incurvées dans un processus fin, il n'y a pas de problème hors focus.
Il permet une gravure précise sur des surfaces plates, incurvées, inclinées et inégales sans perdre de foyer, garantissant des résultats de haute qualité et cohérents.
Laser 2D avec tête de numérisation Galvo 2D et carte de contrôle EZCAD2, EZCAD2. 1 4. 11 Version Software.
Le laser 2.5D signifie le logiciel 2D laser + laser + Axe Z motorisé + EZCAD3.
Sur la base du laser 2D commun, la dernière machine 2.5D est composée par l'axe Z motorisé et le logiciel EZCAD3, principalement utilisé pour la gravure de relief de la pièce de moule en métal STL, etc. + toutes les caractéristiques des machines 2D.

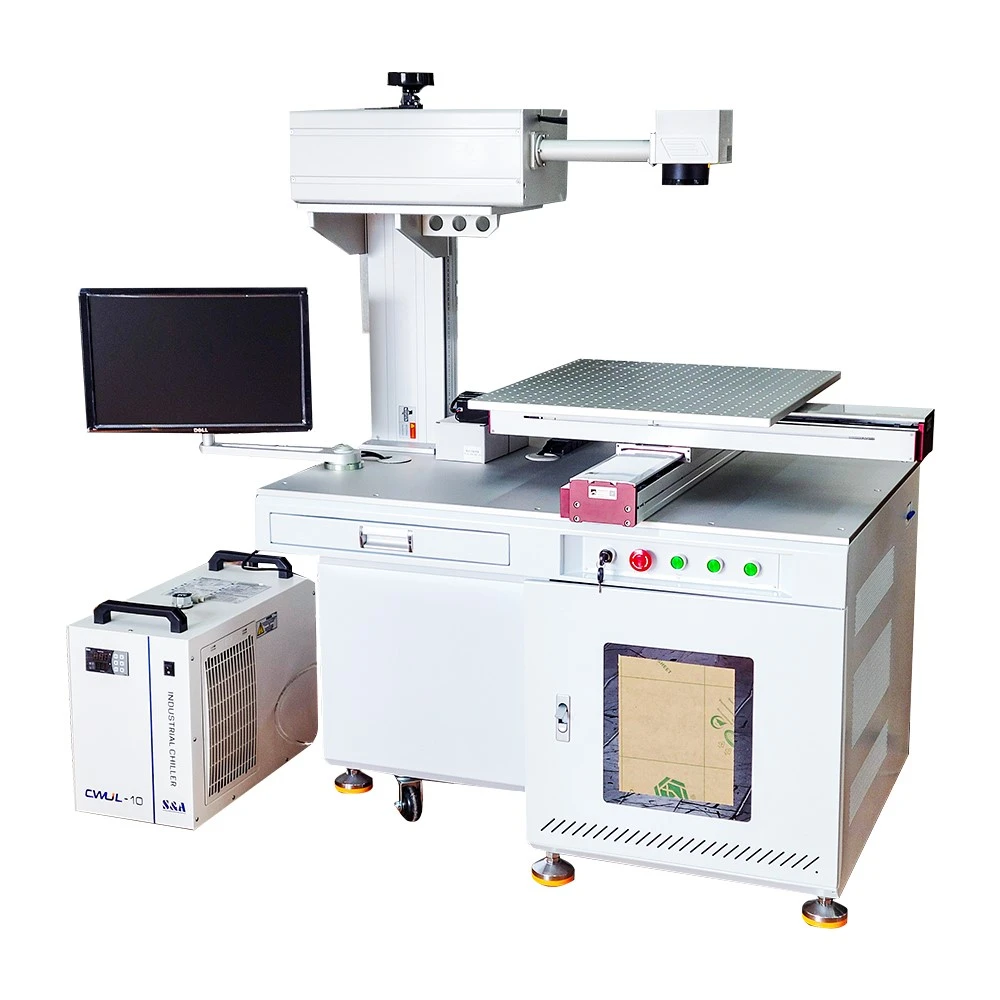

Laser 3Dest la machine la plus complète, qui a également la carte de contrôle de l'axe Z motorisé et l'EZCAD3, plus une tête de balayage de mise au point dynamique 3D, il peut être utilisé pour le marquage de surface courbe (App 120 degré) sans rotatif, peut être utilisé pour la gravure en métal et la gravure de relief de monnaie, ce qui est de plus, il peut être utilisé pour un grand format comme 300 * 300 mm de gravure en métal.
Graveur laser en fibre 3DApplication
Il est compatible avec une large gamme de matériaux, notamment:
Métaux: acier inoxydable, aluminium, laiton, cuivre, or, argent, titane.
Non-métaux: plastiques, céramiques, tranches de silicium et surfaces enduites.
Automobile et aérospatiale (gravure sur des pièces complexes).
Électronique (marquage sur les PCB et les composants).
Bijoux (gravure sur des ornements incurvés).
Fabrication de moisissures (gravure profonde pour les conceptions de moisissures).
Type de tableAvantages du graveur laser en fibre 3D
1. Precision élevée et précision sur les géométries complexes.
2.3D Système de balayage et tête de balayage, système de mise au point infrarouge sans mesurer la distance focale, rendre le travail plus pratique.
3. Le processus sans contact n'assure aucun dommage à la pièce.
4. La durée de vie est supérieure à 100, 000 et un faible coût d'entretien.
5. Réglage automatique de la mise au point pour les hauteurs de surface variables.
6. Taux de conversion photoélectrique élevé, jusqu'à 30%, toute la puissance inférieure à 600 W, économisant la consommation d'énergie.
Caractéristiques du graveur laser en fibre 3D
Technologie de balayage 3D dynamique
Équipé d'une tête de balayage Galvo 3D à grande vitesse pour un marquage lisse et précis sur des surfaces inégales, inclinées ou incurvées.
Capacité de focalisation réglable
Ajuste automatiquement la mise au point laser en fonction de la hauteur et de la forme de la surface, garantissant une qualité de marquage cohérente à travers les géométries complexes.
Large compatibilité
Prend en charge une variété de matériaux, notamment des métaux (acier inoxydable, en aluminium, en laiton, etc.), des plastiques, de la céramique, etc.
Qualité
Produit des gravures nettes, permanentes et à contraste élevé. Les coûts d'exploitation minimaux et une longue durée de vie laser.
Paramètres gravistes laser en fibre 3D
| Modèle | TC-M |
|---|---|
| Puissance laser | 20W, 30W, 50W, 100W (varie selon le modèle) |
| Zone de marquage | 110x110 mm, 175x175 mm, 300x300 mm, etc. |
| Profondeur de gravure | Jusqu'à 1 mm (selon le matériau) |
| Longueur d'onde laser | 1064nm |
| Précision de positionnement | ± 0. 01mm |
| Chemin de marquage | XYZ Triaxial Dynamic Focusing |
| Méthode de refroidissement | Refroidi |
| Logiciel de contrôle | Ezcad3 (version 3D) ou équivalent |
| Formats pris en charge | AI, BMP, PLT, DXF, JPG, PNG, etc. |
| Alimentation électrique | AC 220V / 110V, 50 / 60Hz |
Pièces principales du graveur laser en fibre 3D

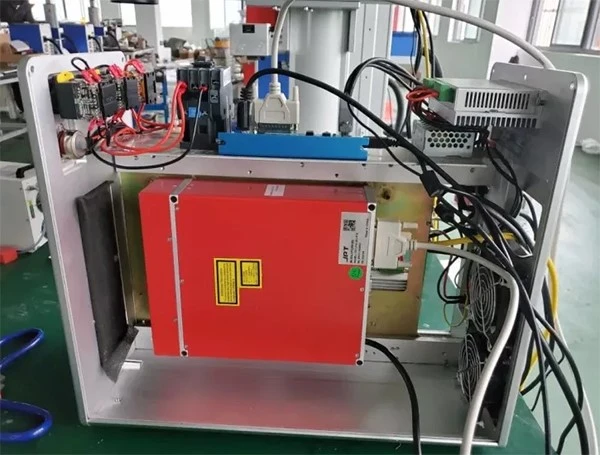

Source laser de fibre.
Raycus / JPT / IPG / MAX ORTIEL
Life de travail stable jusqu'à 100, 000+ heures.

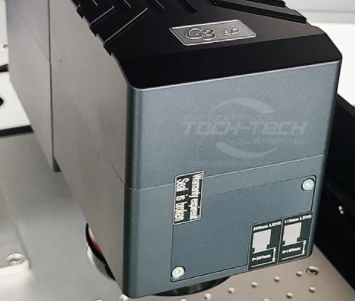

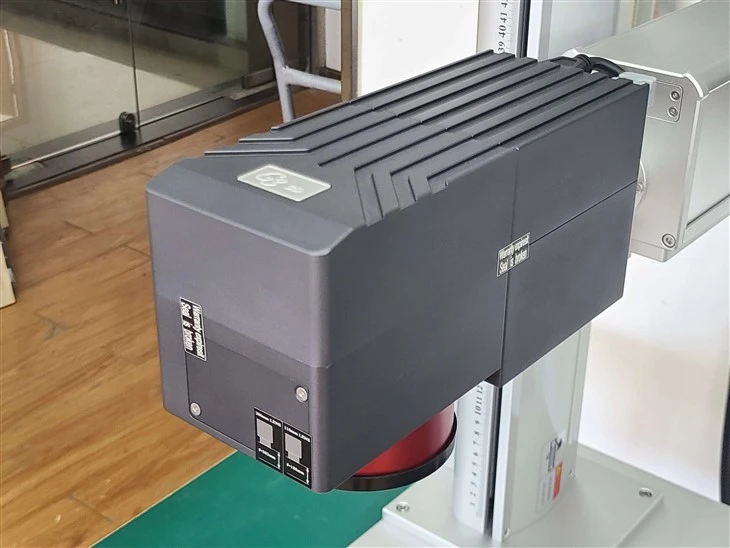

Galvanomètre numérique JCZ 3D
Tête de balayage. Non seulement peut faire une fonction de marquage 2D, mais peut également faire une gravure et un soulagement en profondeur 3D.
La tête de balayage 2D est également facultative.
Lentille F-Theta
Meilleure "longueur d'onde" de marque
Zone de travail 50 * 50 mm -300 * 300 mm facultatif

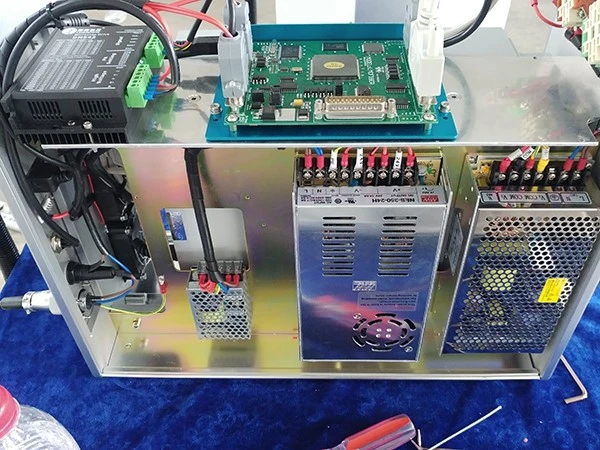

Carte de contrôle de Pékin Jczezcad2
Système de contrôle EZCAD authentique compatible avec le système Windows.
Interface conviviale et stabilité élevée.
Fonctionnement facile.

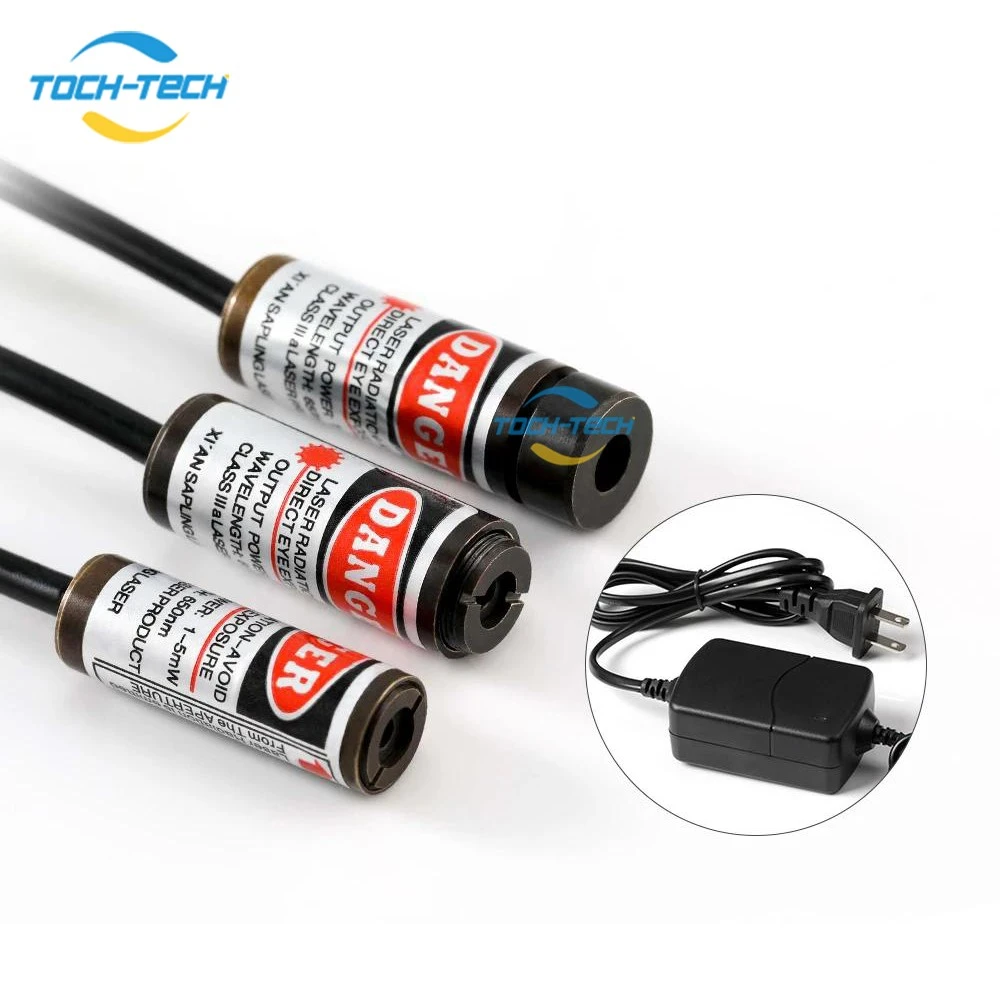

Pointeurs doubles rouges.
Il peut aider l'utilisateur à ajuster focal
longueur plus pratique et plus facile.
Alimentation pour électricité Meanwell en haute précision.

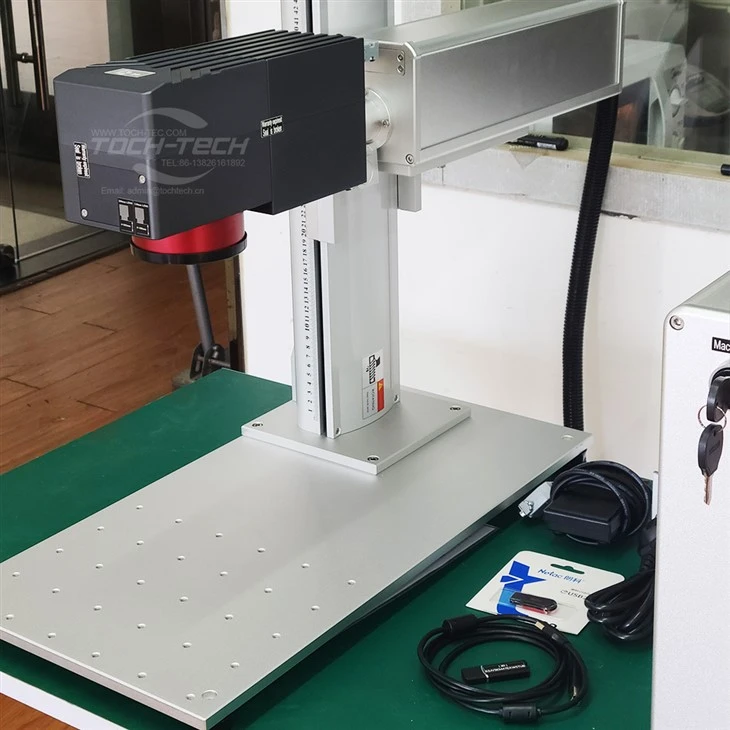

La hauteur de la colonne de support est de 50 cm.
La hauteur de la colonne peut être personnalisée.
Manuel standard, le moteur ou la mise au point automatique
peut être personnalisé.
Table de travail en aluminium.
Structure compacte plate et lisse.
Traitement flexible
Boutons de contrôle
Arrêt d'urgence: appuyez sur-le lorsque vous rencontrez des erreurs, la machine cessera de fonctionner immédiatement.
Interrupteur de clé: Utilisation du commutateur de clé pour contrôler la puissance de la machine.
JCZZCAD3 pour le laser 3D.
Compatible avec plusieurs formats et formats de fichiers vectoriels, fonctionnement simple.
De nombreuses langues différentes offertes.
Échantillons de graveur laser en fibre 3D

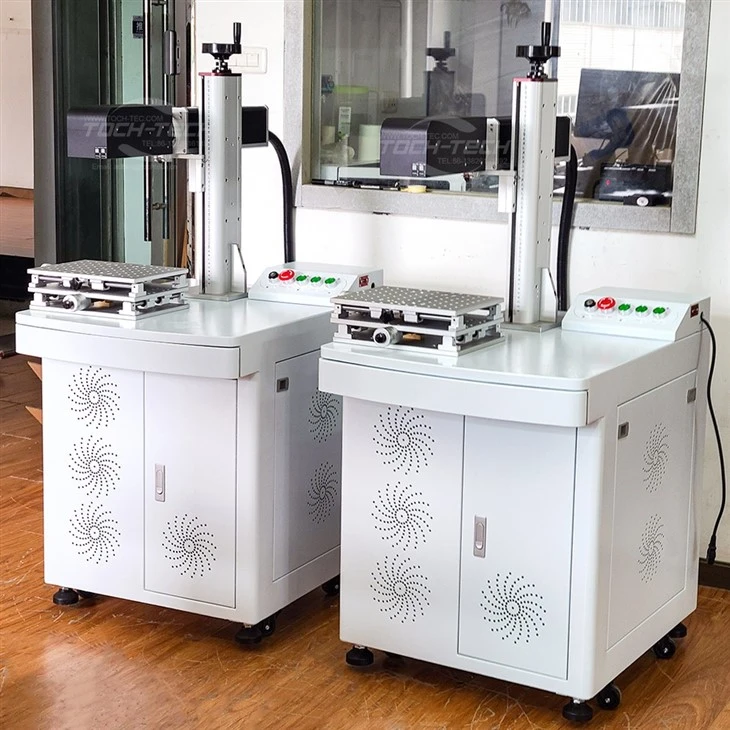

Plus de customiséTypes
FAQ
D'autres questions et détails, soyez libre de nous contacter librement ~
